Razumijevanje aksijalnog protoka zraka prije odabira ventilatora
Ventilator sa aksijalnim protokom pomiče vazduh uglavnom paralelno sa osom rotacije radnog kola. Ova ravna-puta protoka zraka čini aksijalne ventilatore široko korištenim za ventilaciju, hlađenje, razmjenu zraka, sisteme kanala i specijalizirane poslove ventilacije rudnika i tunela.
Šta je ventilator aksijalnog protoka?
Anaksijalni ventilatorje ventilator u kojem je glavni smjer strujanja zraka približno paralelan s osovinom ventilatora. Kako se impeler rotira, njegove lopatice prenose mehaničku energiju na zrak, proizvodeći protok zraka i porast tlaka dok se glavni tok nastavlja u aksijalnom smjeru.
Zašto se zove "aksijalni tok"?
Riječaksijalniodnosi se na os rotacije. U aksijalnom ventilatoru zrak ulazi i izlazi uglavnom duž ove ose. Put protoka zraka stoga uglavnom ostaje ravno kroz ventilator umjesto da se okreće za približno 90 stepeni kao što se dešava unutar centrifugalnog ventilatora.

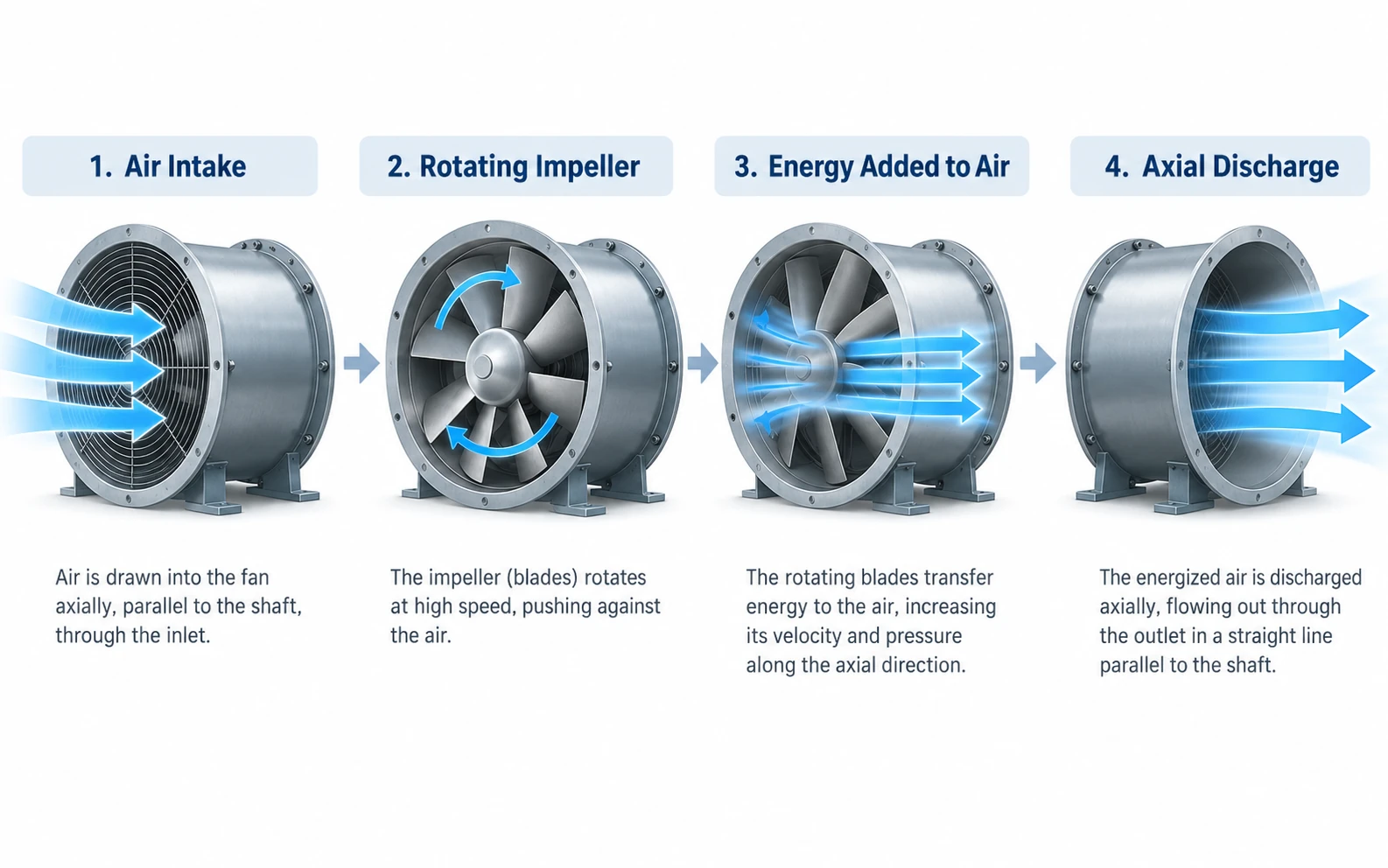

Kako radi ventilator aksijalnog protoka?
Rotirajuće lopatice radnog kola stvaraju aerodinamičke sile koje prenose energiju u zrak. Zrak ulazi u ventilator, prolazi kroz područje rotirajućih lopatica i izlazi uglavnom duž ose. Tačan protok vazduha, pritisak i potražnja za snagom zavise od geometrije ventilatora, brzine rotacije i otpora priključenog sistema.
Glavni tipovi aksijalnih ventilatora
Aksijalni ventilatori se mogu klasificirati prema kućištu, rasporedu lopatica{0}}vodiča, konfiguraciji lopatica i kontroli nagiba. Ilustracije u nastavku prikazuju uobičajene industrijske koncepte, a ne specifične QIYUE FAN modele.
Karakteristike protoka zraka i tlaka aksijalnog ventilatora
Aksijalni ventilatori se često povezuju sa visokim protokom zraka i malim-do-umjerenim otporom sistema, ali ovo je samo opšte pravilo. Specijalizovani krilni-aksijalni, rudarski, tunelski i drugi industrijski dizajni mogu raditi na znatno različitim nivoima pritiska.
| Faktor | Značenje | Zašto je važno |
|---|---|---|
| Protok zraka | Količina isporučenog zraka, normalno izražena u m³/h, m³/s ili CFM. | Mora zadovoljiti potrebe ventilacije, hlađenja ili procesa. |
| Pritisak | Dostupan pritisak da se savlada otpor spojenog sistema. | Dugi kanali i ograničenja mogu promijeniti potreban dizajn ventilatora. |
| Brzina | Brzina rotacije radnog kola. | Utječe na protok zraka, pritisak, snagu i buku. |
| Operating Point | Tačka u kojoj se sposobnost ventilatora susreće sa otporom sistema. | Ovo bi trebalo da odredi konačni izbor ventilatora. |
Gdje se koriste ventilatori aksijalnog protoka?
Primene aksijalnih ventilatora se kreću od opšte industrijske razmene vazduha do specijalizovane ventilacije kanala i tunela. Raspored instalacije može biti potpuno drugačiji iako je osnovni princip aksijalnog strujanja zraka sličan.
Ostale dužnosti aksijalnog ventilatora

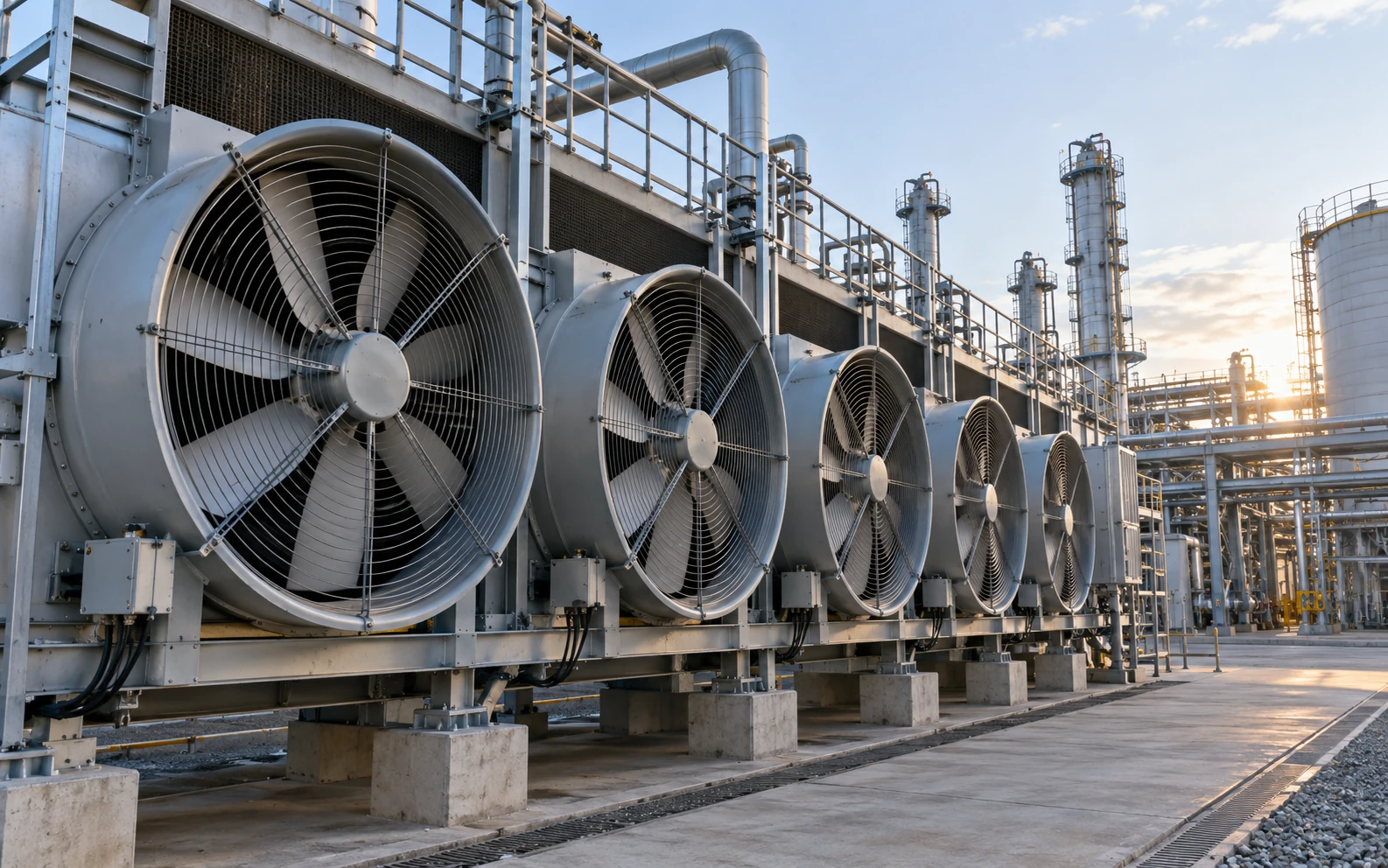

U zavisnosti od konstrukcije ventilatora i uslova rada, aksijalni ventilatori se mogu koristiti i za prostorije sa opremom, skladišta, krovnu ventilaciju, sisteme za hlađenje i specijalizovanu ventilaciju rudnika.
Pogledajte ventilatore aksijalnog protoka →Aksijalni ventilator protiv centrifugalnog ventilatora
Osnovna razlika je put protoka vazduha. Aksijalni ventilator pokreće zrak uglavnom duž osovine, dok centrifugalni ventilator preusmjerava zrak kroz impeler i ispušta ga kroz poseban izlaz.
| Poređenje | Aksijalni ventilator | Centrifugal Fan |
|---|---|---|
| Putanja protoka zraka | Uglavnom paralelno sa osovinom ventilatora | Zrak mijenja smjer kroz impeler |
| Tipična snaga | Visoka{0}}volumena ravno-protokom zraka | Širok raspon pritiska i fleksibilnost procesa |
| Instalacija | Inline, zidni, krovni ili tunelski aranžmani | Volutno kućište sa usmjerenim pražnjenjem |
| Tipične dužnosti | Ventilacija, hlađenje i izmjena zraka | Sistemi za prašinu, kotlovi, procesni gas i kanali{0}}većeg otpora |
Kada aksijalni ventilator ne može biti najbolji izbor?
Samo veliki protok vazduha ne znači automatski da je aksijalni ventilator prikladan. Primene sa značajnom otpornošću ili zahtevnim gasnim uslovima mogu zahtevati drugačiji tip ventilatora ili specijalizovani aksijalni dizajn.
- Dugi ili složeni sistemi kanala sa visokim gubitkom pritiska
- Filteri za vreće i sistemi za filtriranje{0} visokog otpora
- Visok-pritisak procesnog zraka
- Aplikacije za rukovanje teškim česticama
- Određeni uslovi visokih{0}} ili visoko korozivnih plinova
- Primene koje zahtevaju specifičan raspored centrifugalnog pražnjenja
Koje informacije su potrebne za odabir industrijskog aksijalnog ventilatora?
Konačan izbor ventilatora treba da se zasniva na stvarnom radnom zadatku, a ne samo na prečniku ventilatora ili snazi motora.
Nastavite od osnova obožavatelja do stvarnih primjena
Koristite ove povezane stranice da pređete sa osnovnog principa protoka vazduha na porodice proizvoda, ventilacione sisteme i pravi inženjerski izbor.
Porodice proizvoda i objavljeni smjerovi aksijalnih ventilatora.
Ventilatorski sistemi za podzemnu i{0}}dugu kanalizaciju.
Industrijska ventilacija{0}}velikog prostora i izmjena zraka.
Protok vazduha, kanali i privremena ventilacija tokom izgradnje tunela.
Često postavljana pitanja o aksijalnim ventilatorima
Šta je aksijalni ventilator?
Ventilator sa aksijalnim protokom je ventilator u kojem se zrak kreće uglavnom paralelno s osom rotacije radnog kola.
Koji je princip rada aksijalnog ventilatora?
Rotirajuće lopatice radnog kola prenose energiju vazduhu, stvarajući protok vazduha i pritisak dok glavni tok ostaje približno duž osovine ventilatora.
U kom smjeru struji zrak kroz aksijalni ventilator?
Glavni smjer strujanja zraka je približno paralelan s osovinom ventilatora.
Jesu li aksijalni ventilatori{0}}niskotlačni ventilatori?
Mnogi aksijalni ventilatori za opštu ventilaciju rade u sistemima niskog-do-umjerenog otpora, ali specijalizovani aksijalni dizajni rudnika, tunela i lopatica{2}} mogu raditi na mnogo višim pritiscima.
Koje su glavne vrste aksijalnih ventilatora?
Uobičajene klasifikacije uključuju propelerske ventilatore, aksijalne ventilatore cijevi, aksijalne ventilatore s lopaticama i aksijalne dizajne s fiksnim- ili podesivim-nagibom.
Može li se aksijalni ventilator ugraditi u kanalizaciju?
Da. Aksijalni i drugi inline dizajni se široko koriste u kanalima, pod uslovom da odabrani ventilator može savladati stvarni otpor sistema kanala-.

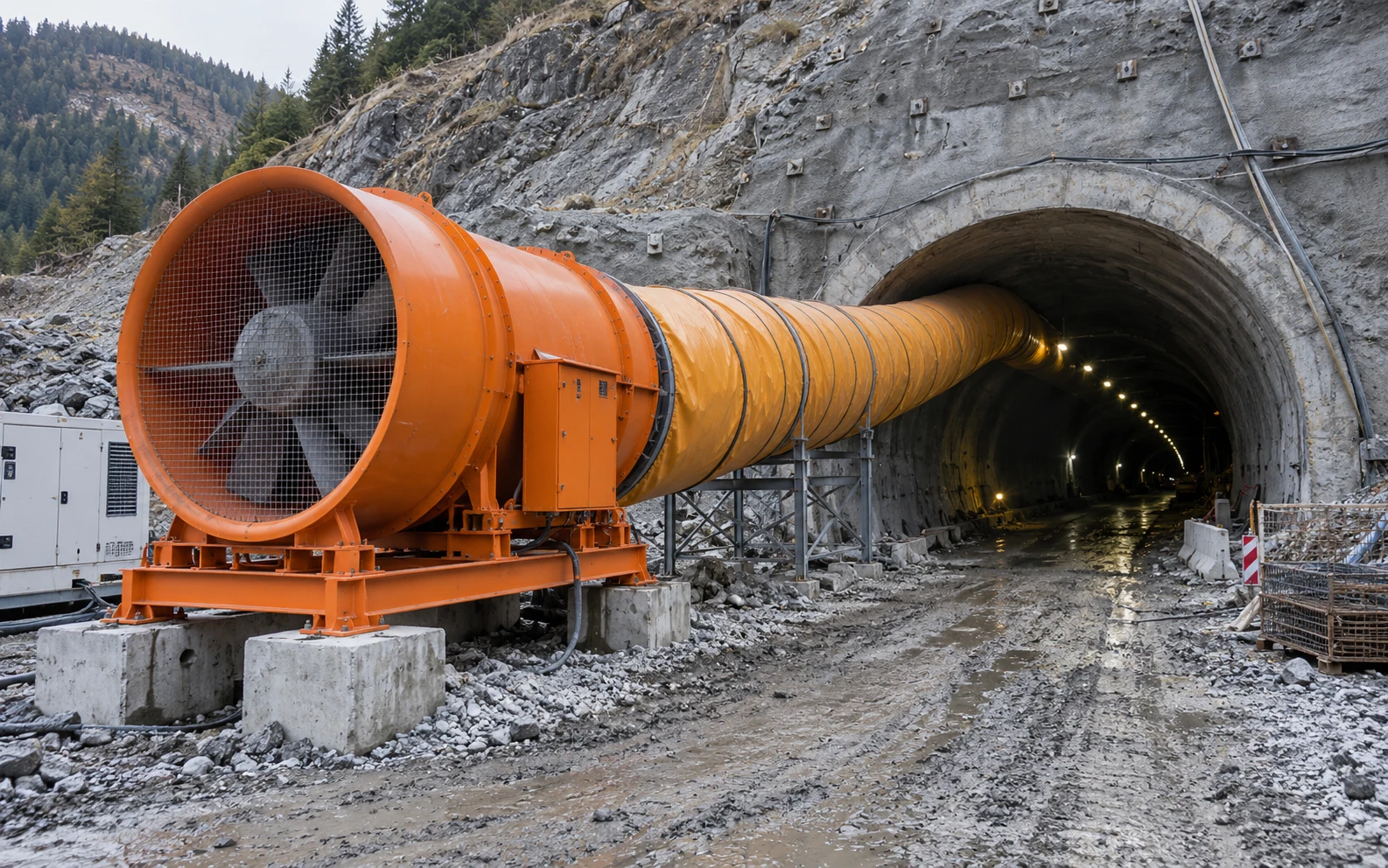

Kako se koriste aksijalni ventilatori tokom izgradnje tunela?
Ventilatori za građevinsku ventilaciju su obično povezani na fleksibilne kanale kako bi doveli svježi zrak prema radnoj površini i uklonili kontaminirani ili zagrijani zrak iz tunela.
Kako se mlazni ventilatori koriste u završenim cestovnim tunelima?
Mlazni ventilatori se montiraju blizu stropa tunela da stvaraju uzdužni potisak i mogu se instalirati u parovima u intervalima radi normalne ventilacije i{0}}kontrole dima.
Koja je razlika između aksijalnog i centrifugalnog ventilatora?
Aksijalni ventilator pokreće zrak uglavnom duž smjera osovine, dok centrifugalni ventilator preusmjerava zrak kroz impeler prije nego što ga ispusti iz posebnog izlaza.
Kako da odaberem industrijski aksijalni ventilator?
Počnite sa potrebnim protokom vazduha i pritiskom, zatim potvrdite otpor kanala, temperaturu gasa, medijum, metod instalacije, napon, frekvenciju i druge uslove na lokaciji.
Terminologija i inženjerski principi u ovom vodiču prate opšteprihvaćene koncepte industrijskih ventilatora, uključujući aksijalni protok vazduha, otpor sistema, izbor radne{0}}tačke i konvencionalne klasifikacije aksijalnih ventilatora. Stvarna konstrukcija i performanse ventilatora zavise od specifičnog dizajna.
