Serija G4-68 / Prisilni kotao

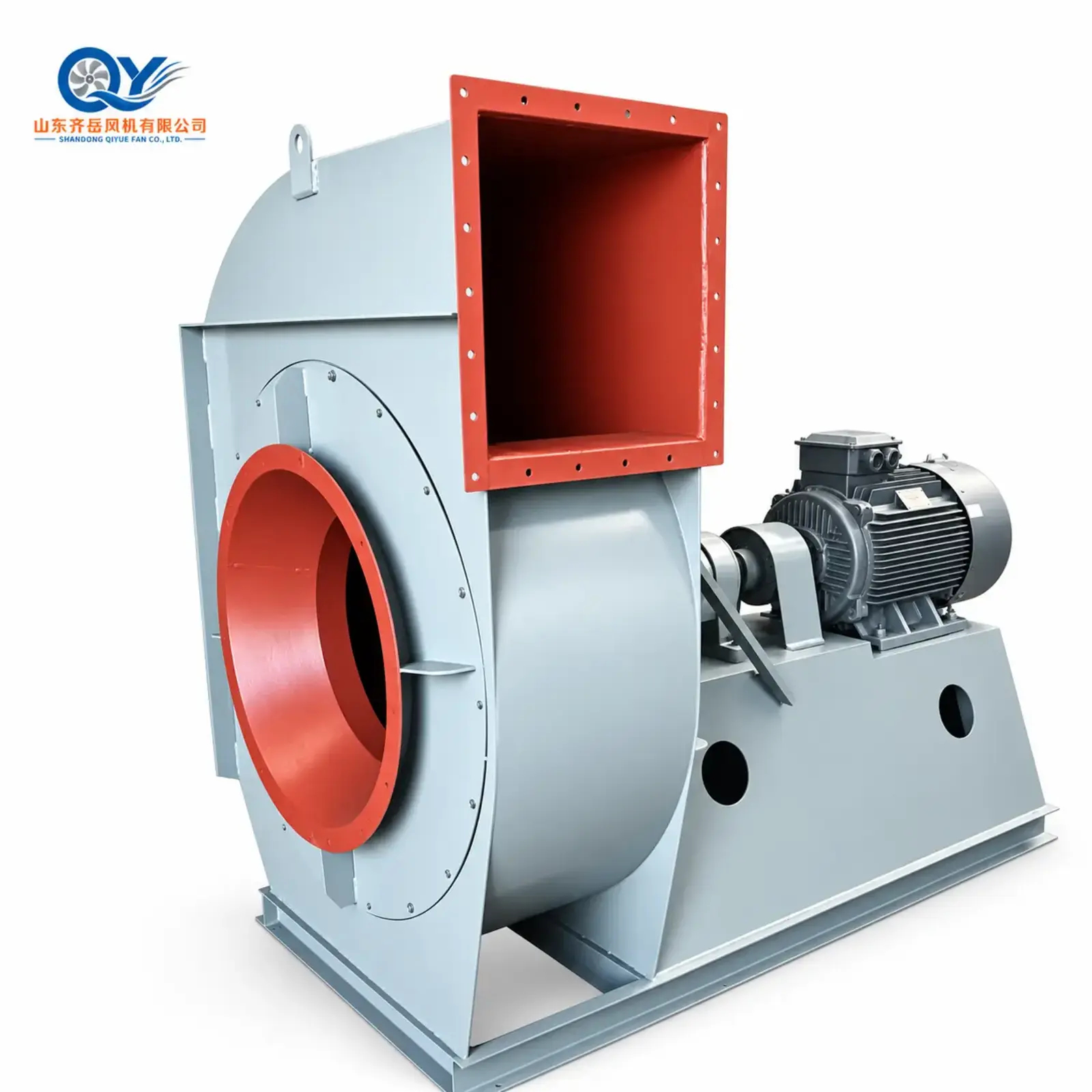

G4-68 Kotao sa centrifugalnim ventilatorom
Centrifugalni ventilator sa prinudnom promjenom za dovod zraka-za sagorijevanje kotla, vazdušne sisteme industrijskih peći i druge procese čistog{1}}zduha. Izbor se zasniva na potrebnom protoku vazduha, pritisku, brzini ventilatora, snazi motora, rotaciji i rasporedu izlaza.
br . 8–16 16,011–161,499 m³/h 589–6,681 Pa
AIRFLOW
16,011–161,499 m³/h
UKUPNI PRITISAK
589–6,681 Pa
MOTORNA SNAGA
7,5–315 kW
BRZINA
580–1450 o/min
G4-68 serija
Technical Index
Brze činjenice
br . 8–16
D-Upišite Drive
Single Inlet
Vazduh Manji ili jednak 80 stepeni
Rotacija lijevo/desno
D-Upišite Drive
Single Inlet
Vazduh Manji ili jednak 80 stepeni
Rotacija lijevo/desno
01 / Pregled inženjeringa
Za sagorevanje-Snabdevanje vazduhom za sisteme prisilne promaje kotlova
G4-68 je centrifugalni ventilator sa prinudnom vukom razvijen za ventilaciju kotlova i dovod zraka{3}}za sagorijevanje. Serija se obično primjenjuje na sisteme prisilne{4}}prinudne promaje parnih kotlova, a može se koristiti i za druge industrijske poslove ventilacije čistog zraka kada je potrebna radna tačka unutar njenog opsega.
Za razliku od serije Y4-68 sa induciranim propuhom, G4-68 upravlja čistim vazduhom, a ne dimnim gasom iz kotla. Standardna referentna usluga je bazirana na vazduhu čija temperatura ne prelazi 80 stepeni, tako da temperaturu gasa i stanje medija ipak treba potvrditi pre konačnog izbora.
G4-68=Prinudni nacrt
Koristite G4-68 kada ventilator dovodi zrak za izgaranje ili procesni zrak. Kotao za odvod dimnih gasova pripada seriji indukovane promaje Y4-68.
02 / Izgradnja
Industrijska konstrukcija centrifugalnog ventilatora tipa D-
01
Impeller
12 lopatica aeroprofila-košenih unazad dizajniranih za stabilan centrifugalni protok zraka.
02
Volute Casing
Zavareno čelično spiralno kućište za pretvaranje brzine radnog kola u pritisak.
03
Ulaz
Pojednostavljeni konvergentni ulaz montiran na ulaznoj strani kućišta.
04
Inlet Damper
Podesivi ulazni uređaj za regulaciju protoka vazduha kada to sistem zahteva.
05
D-Upišite Drive
Osovina ventilatora i motor spojeni preko elastične spojnice.
03 / Podaci o performansama
G4-68 Referentne performanse
Referentni podaci za preliminarnu usporedbu modela. Konačnu radnu tačku treba potvrditi u odnosu na stvarni otpor kotla ili procesa{1}}sistema.
VELIČINA
RPM
REF.
PRITISAK Pa
PROTOK ZRAKA m³/h
MOTOR
POWER
No.8D
1450
1
1481–2178
16,985–30,134
Y180M-4
18,5 kW
No.9D
1450
1
1874–2757
24,183–42,906
Y200L-4
30 kW
960
1
824–1207
16,011–28,407
Y160L-6
11 kW
No.10D
1450
1
2315–3404
33,173–58,856
Y250M-4
55 kW
960
1
1010–1491
21,963–38,966
Y180L-6
15 kW
730
1
589–863
16,701–29,631
Y160L-8
7,5 kW
No.11.2D
1450
1
2904–4277
46,606–82,688
Y280M-4
90 kW
960
1
1275–1874
30,856–54,745
Y225M-6
30 kW
730
1
736–1079
23,464–41,629
Y180L-8
11 kW
No.12.5D
1450
1
3620–5327
64,791–114,952
Y315L1-4
160 kW
960
1
1589–2335
42,896–76,106
Y280S-6
45 kW
730
1
912–1354
32,619–57,872
Y225M-8
22 kW
No.14D
1450
1
6327–6681
91,027–114,518
Y355M2-4
250 kW
1450
2
4532–6023
126,263–161,499
Y355L2-4
315 kW
960
1
2776–2923
60,266–75,819
Y315S-6
75 kW
960
2
1991–2639
83,595–106,924
Y315M1-6
90 kW
730
1
1148–1697
45,827–81,307
Y280S-8
37 kW
No.16D
960
1
2600–3826
89,960–159,606
Y355M1-6
160 kW
730
1
1501–2207
68,407–121,367
Y315M1-8
75 kW
580
1
952–1393
54,351–96,429
Y315S-10
45 kW
Vrijednosti performansi su referentni podaci za preliminarni odabir modela. Konačan izbor treba da bude potvrđen u odnosu na stvarni protok vazduha, otpor sistema, temperaturu vazduha, nadmorsku visinu i električne zahteve projekta.
04 / Rotacija i raspored
Prije naručivanja provjerite rotaciju i izlazni kut
Rotacija
Rotacija-lijevom ili desnom{1}} rukom, gledano sa strane motora.
Outlet Angles
0 stepeni / 45 stepeni / 90 stepeni / 135 stepeni / 180 stepeni / 225 stepeni
Vozi
Raspored tipa D- sa elastičnom spojnicom.
Inlet Control
Raspored ulaznih klapni može se koristiti za podešavanje protoka vazduha.
05 / Aplikacija Fit
Tipične G4-68 aplikacije za prisilni nacrt
Vazduh za sagorevanje kotla
Prinudno{0}}dovod zraka u sisteme za sagorijevanje kotlova.
Aplikacija →Industrijska peć Air
Dovod procesnog-vazduha i vazduha za sagorevanje{1}}za sisteme peći.
Dovod procesnog zraka
Srednji{0}}pritisak čistog-dovoda zraka za industrijske procesne sisteme.
Opća ventilacija
Industrijska ventilacija čistog{0}}zraka gdje radna tačka odgovara opsegu G4-68.
06 / Prije odabira
Informacije potrebne za odabir G4-68
01
Protok zraka
Potrebna zapremina{0}}vazduha za sagorevanje ili procesnog{1}}vazduha.
02
Pritisak
Potreban statički ili totalni pritisak.
03
Temperatura zraka
Normalna i maksimalna temperatura{0}}ulaznog vazduha.
04
Rotacija
Rotacija-lijevom ili desnom{1}} rukom.
05
Outlet Angle
Potreban smjer pražnjenja i raspored kanala.
06
Električni
Zahtjevi za napon, frekvenciju, fazu i motor.
Pritisak nije dostupan?
Pošaljite kapacitet kotla, raspored kanala, zahtjev za protok zraka i dostupne informacije o sistemu.Pročitajte inženjerski vodič →
07 / Projekti zamjene
Zamjena postojećeg ventilatora na kotlu?
Pošaljite postojeći model ventilatora, natpisnu pločicu, ulazne i izlazne dimenzije, rotaciju, izlazni ugao, informacije o motoru, fotografije instalacije i dostupne radne podatke. Oni se mogu koristiti kao polazna tačka za inženjersko poređenje.
08 / Tehničke reference
Povezani inženjerski vodiči
PROTOK I PRITISAK
Objašnjenje protoka zraka i tlaka industrijskog ventilatora →ROTACIJA I IZLAZ
Vodič za rotaciju ventilatora i izlazni ugao →SYSTEM RESISTANCE
Šta poslati kada je statički pritisak nepoznat →Putanja proizvoda
Nastavite kroz raspon ventilatora kotla
Kotlovi i ventilatori{0}}visoke temperature
Pregledajte proizvode s prinudnom vucom, induciranom vucom i visoko{0}}temperaturnim ventilatorima.
Industrijski sistem ventilatora sa prinudnom promjenom
Razumjeti izbor ventilatora -prinudnog{1}}na nivou sistema.
09 / FAQ
G4-68 Pitanja ventilatora sa prisilnim promajem
Za šta se koristi ventilator G4-68?
G4-68 se prvenstveno koristi za kotlovsku prinudnu-promagu i dovod zraka za sagorijevanje-, kao i za prikladnu industrijsku ventilaciju čistog zraka.
Da li je G4-68 ventilator sa prinudnom ili indukovanom vucom?
G4-68 je verzija{4}}prinudnog promaja/ventilacije. Y4-68 je odgovarajuća serija inducirane promaje za rukovanje dimnim gasovima kotla.
Koji je raspon protoka zraka G4-68?
Objavljene referentne performanse pokrivaju otprilike 16.011 do 161.499 m³/h ovisno o veličini i brzini ventilatora.
Koju temperaturu zraka može podnijeti G4-68?
Standardna referentna usluga je za čist vazduh na temperaturama ne većim od 80 stepeni. Uvjete više-temperature treba posebno razmotriti.
Mogu li se odrediti smjer rotacije i izlaza?
Da. G4-68 se može konfigurirati za lijevo ili desno rotiranje sa 0 stepeni, 45 stepeni, 90 stepeni, 135 stepeni, 180 stepeni ili 225 stepeni izlaznih pozicija.
Može li se motor isporučiti za različite napone i frekvencije?
Odabir motora se može pregledati u skladu s potrebnim naponom, frekvencijom, fazom i odredišnim{0}}projektivnim zahtjevima tržišta.
G4-68 Zahtjev za odabir
Pošaljite radnu tačku kotla. Pregledavamo ventilator.
Protok vazduha · Pritisak · Temperatura vazduha · Rotacija · Izlazni ugao · Napon · Frekvencija · Količina
